提示:订货前请仔细阅读以下相关产品说明.

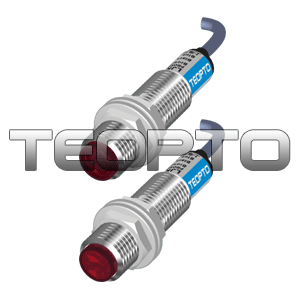

1、概况
| 检测方式：直接反射\对射 | 接线方式：电缆引线\M12插件引线 |
 |
|
|
直接反射距离标准10cm
|
|
|
|
|
|
对射距离标准3m
|
|
| 点击关于光电开关的工作原理参考说明 |
2、订货指南
| 检测方式 | 外形形状 | 外形尺寸 | 输出形式 | 配线方式 | 订货型号 | 接线图 |
| 直接
反射 10cm
|
 |
M12×60mm | NPN | 引线 | JCG-1260D01NX | 图号① |
| PNP | JCG-1260D01PX | 图号② | ||||
 |
NPN | M12
插件连接器
|
JCG-1260D01NX/S | 图号③ | ||
| PNP | JCG-1260D01PX/S | 图号④ | ||||
| 对射
3m
|
 |
NPN | 引线 | JCG-1260T3NX | 图号⑥ | |
| PNP | JCG-1260T3PX | 图号⑦ | ||||
| 发射器 | |
- | JCG-1650TL | 图号⑤ |
3、技术参数
| 型 号 | JCG-1260D01NX | JCG-1260D01NX/S | JCG-1260T3NX |
| JCG-1260D01PX | JCG-1260D01PX/S | JCG-1260T3PX | |
| 检测形式 |
直接反射
|
对射
|
|
| 检测距离 | 10cm | 3m | |
| 检测物体 | 10cm×10cm白色无光泽纸 | 直径≥10mm的不透明物体 | |
| 响应时间 | ≤1ms | ≤3ms | |
| 工作电源 | 12-24VDC(10-30VDC)±10% | ||
| 消耗电流 | 直接反射≤15mA, 接收器≤12mA,发射器≤10mA | ||
| 光 源 | 880nm红外二极管 | ||
| 灵敏度调节 | 不可调 | ||
| 动作模式 | 切换线可选暗动和亮动 | ||
| 输出形式 | NPN or PNP | ||
| 输出电流 | 负载电压：最大30VDC，负载电流：最大200mA | ||
| 残余电压 | ≤1V | ||
| 保护电路 | 具备 | ||
| 动作指示 | 接收器红色LED,发射器绿色LED | ||
| 环境照度 | 太阳光:最大11,000Lx 日光灯:最大3,000Lx | ||
| 温 度 | -10-80℃(未结冰),储存:-25-80℃ | ||
| 湿 度 | 35%-85%RH（未结露）,储存:35%-85%RH | ||
| 防护等级 | IP66 | ||
| 材 质 | 外壳:铜 光学透镜:丙烯酸 | ||
| 配 线 | 电缆 | 插件连接器 | 电缆 |
| 附 件 | 螺母,内齿垫片 | ||
| 注：检测距离是直接反射使用标准检测体的可检测出的距离，对射距离是发射器与接收器之间的稳定闭合光路的距离，在周围温度不定或电源电压波动时均能稳定检出物体的范围。 |
4、外形与结构尺寸(单位：mm)

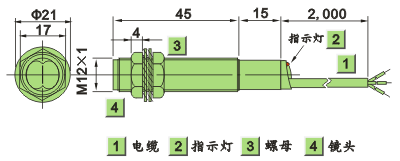

| 直接反射型JCG-1260D□ |  |
|
|

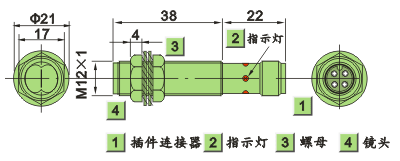

| 直接反射型JCG-1260D□(/S) |  |
|
|
|

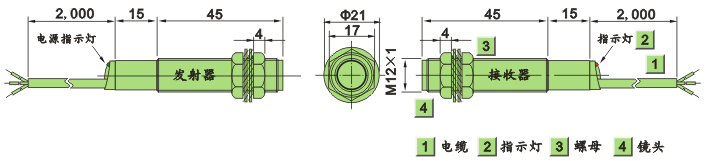

对射型JCG-1260T□
|
|
|
|
|
|
|
|
5、接线图
|
|
D-ON:Dark-ON 暗动作
L-ON:Light-ON 亮动作
①棕色:BROWN(BN)电源正极
②白色:WHITE(WH)
常开常闭切换
③兰色:BLUE(BU)电源负极
④黑色:BLACK(BK)输出
|
 |

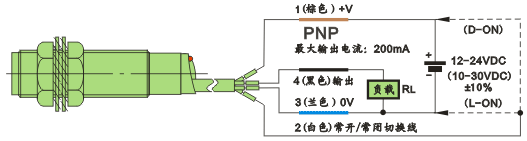

| 2)JCG-1260D□P | D-ON:Dark-ON 暗动作
L-ON:Light-ON 亮动作
①棕色:BROWN(BN)电源正极
②白色:WHITE(WH)
常开常闭切换
③兰色:BLUE(BU)电源负极
④黑色:BLACK(BK)输出
|
 |

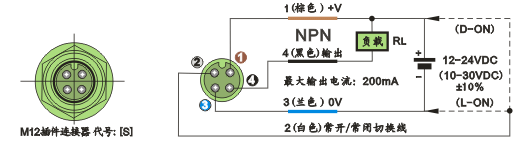

| 3)JCG-1260D□NX/S | M12插件连接器(M12 Connector)代号:[S]
D-ON:Dark-ON 暗动作
L-ON:Light-ON 亮动作
①棕色:BROWN(BN)电源正极
②白色:WHITE(WH)
常开常闭切换
③兰色:BLUE(BU)电源负极
④黑色:BLACK(BK)输出
|
 |
| 4)JCG-1260D□PX/S | M12插件连接器(M12 Connector)代号:[S]
D-ON:Dark-ON 暗动作
L-ON:Light-ON 亮动作
①棕色:BROWN(BN)电源正极
②白色:WHITE(WH)
常开常闭切换
③兰色:BLUE(BU)电源负极
④黑色:BLACK(BK)输出
|
|
| 5)JCG-1260TL（发射器) | ①棕色:BROWN(BN)电源正极
③兰色:BLUE(BU)电源负极
|
 |
| 6)JCG-1260T□NX（接收器） | D-ON:Dark-ON 暗动作
L-ON:Light-ON 亮动作
①棕色:BROWN(BN)电源正极
②白色:WHITE(WH)
常开常闭切换
③兰色:BLUE(BU)电源负极
④黑色:BLACK(BK)输出
|
 |

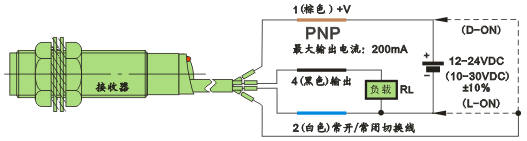

| 7)JCG-1260T□PX（接收器） | D-ON:Dark-ON 暗动作
L-ON:Light-ON 亮动作
①棕色:BROWN(BN)电源正极
②白色:WHITE(WH)
常开常闭切换
③兰色:BLUE(BU)电源负极
④黑色:BLACK(BK)输出
|
 |
| 注:1、电缆输出时常开或常闭输出均为黑色线。白色线为常开、常闭切换线。
2、插件连接器输出时,插件的第④针为常开输出，插件线缆黑色线为输出。
3、插件连接器输出时,插件的第②针白色线为常开、常闭切换线。
4、插件连接器的第①针为电源正极，第③针为电源负极。
|
6、电气回路图
| NPN输出 暗动亮动切换
JCG-1260D□NX， JCG-1260D□NX/S ， JCG-1206T□NX（接收器）
|
|
 |
附注:
NPN NO or NC
符号....D:反向电源极性保护二极管
符号...ZD:电涌吸收齐纳二极管
符号...Tr:输出NPN三极管
符号...RL:输出的负载
①......棕色:BROWN(BN)电源正极
②......白色:WHITE(WH)常开常闭切换
③......兰色:BLUE(BU)电源负极
④......黑色:BLACK(BK)常开输出
|
| PNP输出 暗动亮动切换
JCG-1260D□PX， JCG-1260D□PX/S，JCG-1206T□PX（接收器）
|
|
 |
附注:
PNP NO or NC
符号....D:反向电源极性保护二极管
符号...ZD:电涌吸收齐纳二极管
符号...Tr:输出NPN三极管
符号...RL:输出的负载
①......棕色:BROWN(BN)电源正极
②......白色:WHITE(WH) 常开常闭切换
③......兰色:BLUE(BU)电源负极
④......黑色:BLACK(BK)常开输出
|
| 发射器
JCG-1260TL（发射器）
|
|
 |
附注:
发射器
符号....D:反向电源极性保护二极管
①......棕色:BROWN(BN)电源正极
③......兰色:BLUE(BU)电源负极
|
7、检测特性图(典型)

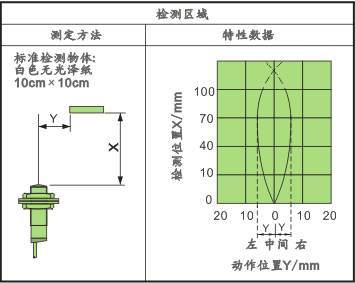

1)直接反射
| JCG-1260D□ JCG-1260D□(/S)
|
 |

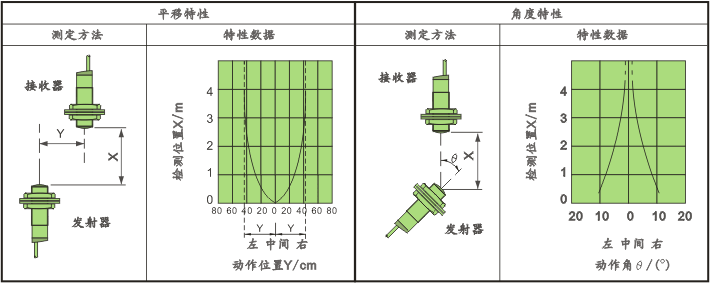

2)对射
| JCG-1260D□ JCG-1260D□(/S) | |
 |
|
8、动作模式
9、安装
| 1）直接反射型调试 | 2）对射型调试 | |
| 接好电源线,给传感器供电,此时 输出指示灯不亮,把标准检测物往感应面靠近,到达标定的检测距离后,指示灯亮。
把标准检测物沿传感器的轴线移开，传感器的指示灯熄灭。此距离叫回差距离d。
标准检测物传感器的检测距离为10cm
|

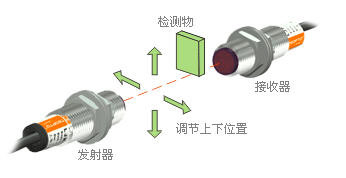

面对面安装好发射器与接收器，给传感器供电，指示灯亮说明发射器与接收器已经对上，形成闭合的光路。
调整发射器与接收器的上下、左右的位置，指示灯亮时，在中心位置安装好接收器。在闭合光路之间有不透明检测物，遮断光路后指示灯熄灭；然后固定好传感器。
|
|
 |
 |
|
|

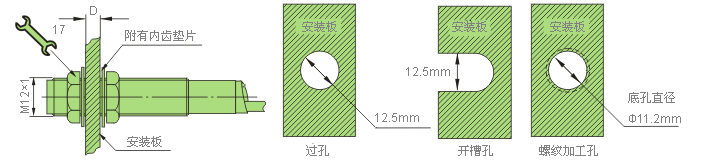

3）紧固
|
||
|
|
||
| D：安装板的厚度不得大于30mm，如果厚度超出此数据，需要订货加长螺纹的产品，参考外形尺寸图。 | ||
10、使用指南
| · 电源接通后的短时间(50ms)内，请勿使用。 |
| · 当传感器安装在移动基座上时，请勿对传感器电缆接合处施压,适当的自由度确保电缆耐久性使用。 |
| · 对于对射型传感器,需并排检测时,在不干扰的距离外发射器与接收器间隔安装.即一个发射器隔一个接收器,对面一个接收器隔一个发射器。 |
| · 对射型传感器不能并排后当光幕使用，如果需要这样的场合使用请选型安全型光幕的产品。 |
11、订货须知:
| 1:负载形式为继电器的线包、PLC的光藕接口，计数器电平接口等。电流大于200mA以上,如大功率的直流电磁阀,直流电机等感性负载等订货时,请注明。 |
| 2:三极管输出的集电极通常有上拉或下拉电阻,如果应用于不同电压的转换上，需集电极开路输出，订货时需特别注明。 |
| 3:外壳长度标配为60mm长度,如果需要加长订货时请注明。 |
| 4:电缆与M12插件连接器的电缆长度标准为2m。 |
| 5:如果需要更长的电缆与插件连接器电缆长度,需在订货时注明。 |
| 6:M12插件连接器分直通型与直角型,具体参考插件连接的选型。 |
| 7:M12插件连接器电缆非标配件,需另加订货。 |
12、相关产品
13、技术术语
| 1:直接反射 | 5:稳定的检测距离 | 9:暗动、亮动 |
| 2:对射 | 6:最大的输出电流 | |
| 3:标准检测物 | 7:电缆 | |
| 4:标准检测距离 | 8:M12插件连接器 |
