| 检测方式 |  |
 |
||
| 埋入式 | 非埋入式 | |||
| 检测距离 | 2mm | 4mm | ||
| 直流 (集体管) |
NPN 3/4线 |
常开 | LJK-1260S2NO/S | LJK-1260N4NO/S |
| 常闭 | LJK-1260S2NC/S | LJK-1260N4NC/S | ||
| 开＋闭 | LJK-1260S2ND/S | LJK-1260N4ND/S | ||
| PNP 3/4线 |
常开 | LJK-1260S2PO/S | LJK-1260N4PO/S | |
| 常闭 | LJK-1260S2PC/S | LJK-1260N4PC/S | ||
| 开＋闭 | LJK-1260S2PD/S | LJK-1260N4PD/S | ||
| 2线 | 常开 | LJK-1260S2TO/S | LJK-1260N4TO/S | |
| 常闭 | LJK-1260S2TC/S | LJK-1260N4TC/S | ||
| 交流2线 (可控硅) |
常开 | LJK-1260S2AO/S | LJK-1260N4AO/S | |
| 常闭 | LJK-1260S2AC/S | LJK-1260N4AC/S | ||
| 自由电源2线 | 常开 | |||
| 常闭 | ||||
 |
| 直流电源 | 交流电源 | 自由电源 | |||||
| 3/4线 | 2线 | ||||||
| 工作电压 | 10～30VDC | 90～250VAC | 12～240VDC 24～240VAC |
||||
| 输出形式及电流 | 晶体管输出 | ≤200mA | -- | -- | |||
| 可控硅输出 | -- | ≤400mA | -- | ||||
| 静态电流 | ≤10mA | ≤0.5mA | ≤0.5mA | -- | |||
| 电 压 降 | -- | ≤5V | ≤5V | -- | |||
| 工作频率 | 600Hz | 600Hz | 25Hz | -- | -- | ||
| 标准检测体 | 12×12×1mm（铁），可检测导磁性物体 | ||||||
| 回差距离 | 约为检测距离的10% | ||||||
| 保护回路 | 具备逆极性保护 | -- | -- | ||||
| 防护等级 | IP67 | ||||||
| 环境温度 | -20～80℃（不凝露，不结冰） | ||||||
| 相对湿度 | 35～95%RH（不凝露，不结冰） | ||||||
| 外壳材料 | 镀镍黄铜 | ||||||
| 接线形式 | 插件 M12×1mm | ||||||
 |
|

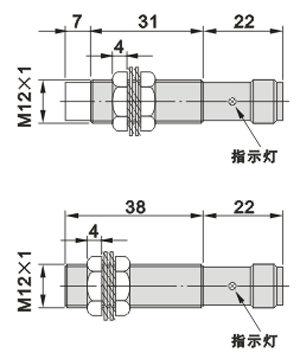

单位：mm  |
 |
 |
   |
