光电开关其它系列红外光电开关


	光电开关其它系列
● 多种外形规格光电开关 ● 直流、交流、交直流三种供电方式 ● 直接反射、镜面反射、对射三种检测方式 ● 直流输出方式具有NPN/PNP输出 ● 具有交直流内置继电器输出方式 ● 抗干扰能力强

选型列表:

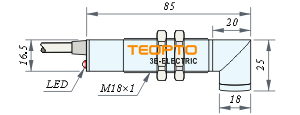

1: C1885系列;

检测方式
直接反射	镜面反射	对射
检测距离			30cm	2m	5m
直流 3线 4线 (晶体管)	NPN	常开	JCG-C1885D03NO	JCG-C1885R2NO	JCG-C1885T5NO
		常闭	JCG-C1885D03NC	JCG-C1885R2NC	JCG-C1885T5NC
		开闭切换
		开+闭
	PNP	常开	JCG-C1885D03PO	JCG-C1885R2PO	JCG-C1885T5PO
		常闭	JCG-C1885D03PC	JCG-C1885R2PC	JCG-C1885T5PC
		开闭切换
		开+闭
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

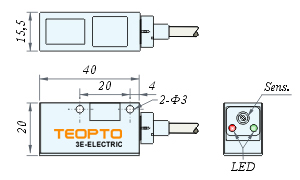

2: 2040系列;

检测方式
直接反射	镜面反射	对射
检测距离			30cm	2m	5m,10m
直流 3线 4线 (晶体管)	NPN	常开	JCG-2040D03NO	JCG-2040R2NO	JCG-2040T5NO
		常闭	JCG-2040D03NC	JCG-2040R2NC	JCG-2040T5NC
		开闭切换
		开+闭
	PNP	常开	JCG-2040D03PO	JCG-2040R2PO	JCG-2040T5PO
		常闭	JCG-2040D03PC	JCG-2040R2PC	JCG-2040T5PC
		开闭切换
		开+闭
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

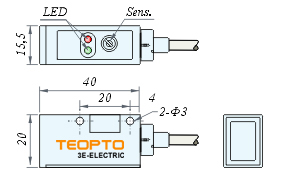

3: 2041系列;

检测方式
直接反射	镜面反射	对射
检测距离			30cm	2m	5m,10m
直流 3线 4线 (晶体管)	NPN	常开	JCG-2041D03NO	JCG-2041R2NO	JCG-2041T5NO
		常闭	JCG-2041D03NC	JCG-2041R2NC	JCG-2041T5NC
		开闭切换
		开+闭
	PNP	常开	JCG-2041D03PO	JCG-2041R2PO	JCG-2041T5PO
		常闭	JCG-2041D03PC	JCG-2041R2PC	JCG-2041T5PC
		开闭切换
		开+闭
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

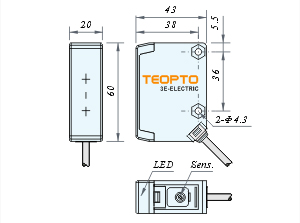

4: 2043系列;

检测方式
直接反射	镜面反射	对射
检测距离			30cm-2m	0-6m	0-15m
直流 3线 4线 (晶体管)	NPN	常开	JCG-2043D03NO	JCG-2043R2NO	JCG-2043T5NO
		常闭	JCG-2043D03NC	JCG-2043R2NC	JCG-2043T5NC
		开闭切换
		开+闭
	PNP	常开	JCG-2043D03PO	JCG-2043R2PO	JCG-2043T5PO
		常闭	JCG-2043D03PC	JCG-2043R2PC	JCG-2043T5PC
		开闭切换
		开+闭
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

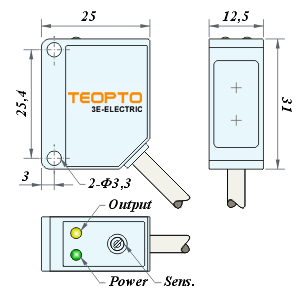

5: 1331系列;

检测方式
直接反射	镜面反射	对射
检测距离			30cm	2m	5m
直流 3线 4线 (晶体管)	NPN	常开	JCG-1331D03NO	JCG-1331R2NO	JCG-1331T5NO
		常闭	JCG-1331D03NC	JCG-1331R2NC	JCG-1331T5NC
		开闭切换
		开+闭
	PNP	常开	JCG-1331D03PO	JCG-1331R2PO	JCG-1331T5PO
		常闭	JCG-1331D03PC	JCG-1331R2PC	JCG-1331T5PC
		开闭切换
		开+闭
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

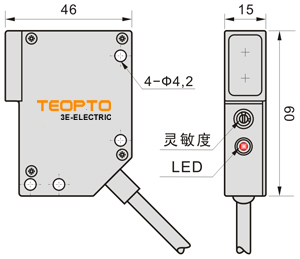

6:1560系列;

检测方式
直接反射	镜面反射	对射
检测距离			30cm	2m	5m
直流 3线 4线 (晶体管)	NPN	常开	JCG-1560D03NO	JCG-1560R2NO	JCG-1560T5NO
		常闭	JCG-1560D03NC	JCG-1560R2NC	JCG-1560T5NC
		开闭切换
		开+闭
	PNP	常开	JCG-1560D03PO	JCG-1560R2PO	JCG-1560T5PO
		常闭	JCG-1560D03PC	JCG-1560R2PC	JCG-1560T5PC
		开闭切换
		开+闭
交流2线 (可控硅)		常开	JCG-1560D03AO	JCG-1560R2AO	JCG-1560T5AO
交流2线 (可控硅)		常闭	JCG-1560D03AC	JCG-1560R2AC	JCG-1560T5AC
内置继电器 (5线)		直流电源
		交流电源
		自由电源

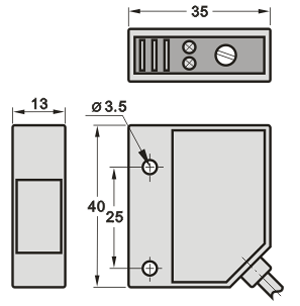

7:1335系列;

检测方式
直接反射	镜面反射	对射
检测距离			50cm	2m	5m
直流 3线 4线 (晶体管)	NPN	常开	JCG-1335D05NO	JCG-1335R2NO	JCG-1335T5NO
		常闭	JCG-1335D05NC	JCG-1335R2NC	JCG-1335T5NC
		开闭切换	JCG-1335D05NX	JCG-1335R2NX	JCG-1335T5NX
		开+闭	JCG-1335D05ND	JCG-1335R2ND	JCG-1335T5ND
	PNP	常开	JCG-1335D05PO	JCG-1335R2PO	JCG-1335T5PO
		常闭	JCG-1335D05PC	JCG-1335R2PC	JCG-1335T5PC
		开闭切换	JCG-1335D05PX	JCG-1335R2PX	JCG-1335T5PX
		开+闭	JCG-1335D05PD	JCG-1335R2PD	JCG-1335T5PD
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

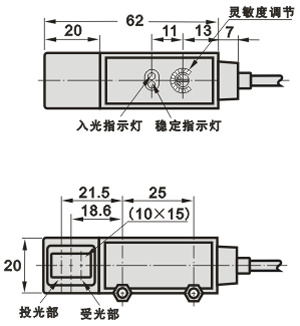

8: 2062系列;

检测方式
直接反射	镜面反射	对射
检测距离			30cm	1m	5m
直流 3线 4线 (晶体管)	NPN	常开	JCG-2062D03NO	JCG-2062R1NO	JCG-2062T5NO
		常闭	JCG-2062D03NC	JCG-2062R1NC	JCG-2062T5NC
		开闭切换	JCG-2062D03NX	JCG-2062R1NX	JCG-2062T5NX
		开+闭	JCG-2062D03ND	JCG-2062R1ND	JCG-2062T5ND
	PNP	常开	JCG-2062D03PO	JCG-2062R1PO	JCG-2062T5PO
		常闭	JCG-2062D03PC	JCG-2062R1PC	JCG-2062T5PC
		开闭切换	JCG-2062D03PX	JCG-2062R1PX	JCG-2062T5PX
		开+闭	JCG-2062D03PD	JCG-2062R1PD	JCG-2062T5PD
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

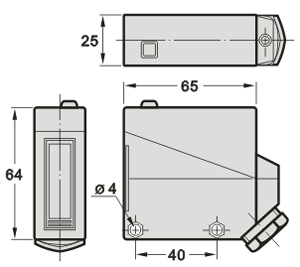

9: 2565系列;

检测方式
直接反射	镜面反射	对射
检测距离			70cm	3m	7m
直流 3线 4线 (晶体管)	NPN	常开	JCG-2565D07NO	JCG-2565R3NO	JCG-2565T7NO
		常闭	JCG-2565D07NC	JCG-2565R3NC	JCG-2565T7NC
		开闭切换
		开+闭	JCG-2565D07ND	JCG-2565R3ND	JCG-2565T7ND
	PNP	常开	JCG-2565D07PO	JCG-2565R3PO	JCG-2565T7PO
		常闭	JCG-2565D07PC	JCG-2565R3PC	JCG-2565T7PC
		开闭切换
		开+闭	JCG-2565D07PD	JCG-2565R3PD	JCG-2565T7PD
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

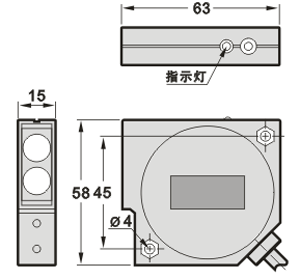

10: 1563系列;

检测方式
直接反射	镜面反射	对射
检测距离			50cm	2m	5m
直流 3线 4线 (晶体管)	NPN	常开	JCG-1563D05NO	JCG-1563R2NO	JCG-1563T5NO
		常闭	JCG-1563D05NC	JCG-1563R2NC	JCG-1563T5NC
		开闭切换
		开+闭	JCG-1563D05ND	JCG-1563R2ND	JCG-1563T5ND
	PNP	常开	JCG-1563D05PO	JCG-1563R2PO	JCG-1563T5PO
		常闭	JCG-1563D05PC	JCG-1563R2PC	JCG-1563T5PC
		开闭切换
		开+闭	JCG-1563D05PD	JCG-1563R2PD	JCG-1563T5PD
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

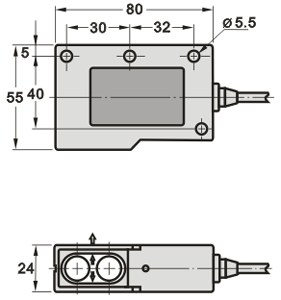

11: 2480系列;

检测方式
直接反射	镜面反射	对射
检测距离			80cm	3m	8m
直流 3线 4线 (晶体管)	NPN	常开	JCG-2480D08NO	JCG-2480R3NO	JCG-2480T8NO
		常闭	JCG-2480D08NC	JCG-2480R3NC	JCG-2480T8NC
		开闭切换	JCG-2480D08NX	JCG-2480R3NX	JCG-2480T8NX
		开+闭	JCG-2480D08ND	JCG-2480R3ND	JCG-2480T8ND
	PNP	常开	JCG-2480D08PO	JCG-2480R3PO	JCG-2480T8PO
		常闭	JCG-2480D08PC	JCG-2480R3PC	JCG-2480T8PC
		开闭切换	JCG-2480D08PX	JCG-2480R3PX	JCG-2480T8PX
		开+闭	JCG-2480D08PD	JCG-2480R3PD	JCG-2480T8PD
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

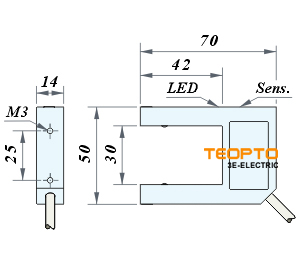

12: 3070系列;

检测方式
直接反射	镜面反射	对射
检测距离					30m
直流 3线 4线 (晶体管)	NPN	常开			JCG-3070TM3NO
		常闭			JCG-3070TM3NC
		开闭切换
		开+闭			JCG-3070TM3ND
	PNP	常开			JCG-3070TM3PO
		常闭			JCG-3070TM3PC
		开闭切换
		开+闭			JCG-3070TM3PD
交流2线 (可控硅)		常开
交流2线 (可控硅)		常闭
内置继电器 (5线)		直流电源
		交流电源
		自由电源

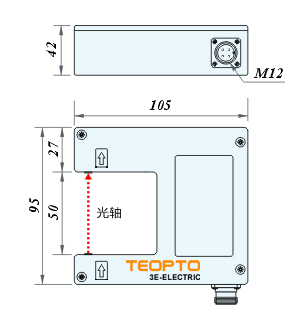

13: 50105系列;

检测方式
检测方式			直接反射	镜面反射	对射
检测距离					50m
直流 3线 4线 (晶体管)	NPN	常开			JCG-50105TM5NO
		常闭			JCG-50105TM5NC
		开闭切换
		开+闭			JCG-50105TM5ND
	PNP	常开			JCG-50105TM5PO
		常闭			JCG-50105TM5PC
		开闭切换
		开+闭			JCG-50105TM5PD
交流2线 (可控硅)		常开			JCG-50105TM5AO
交流2线 (可控硅)		常闭			JCG-50105TM5AC
内置继电器 (5线)		直流电源
		交流电源
		自由电源			JCG-50105T

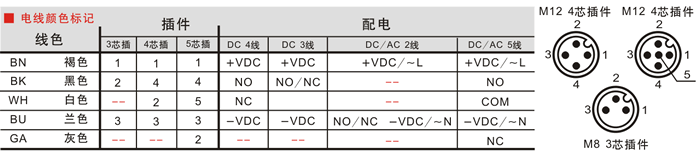

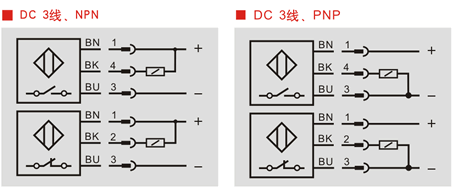

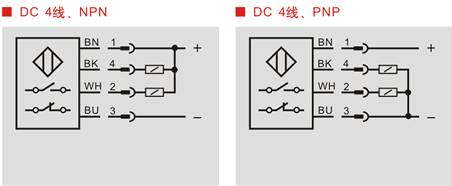

电气接线图:
