BWL系列
对射光束一体的槽型光电传感器
坚固铝氧化结构,M8插件输出或插件连接线输出
|
选型指导 | 接线图 | 使用示意 | 应用案例 | 安装示意 |
|
|
|
|
|
|
|
|
L槽宽通用型
|
经济型与激光型对于极度精确的用途(即测量和微小细节检测)
|
1、检测槽宽为40×40mm的选型表 (40×40mm Gap Sizes Products List)
![]() |
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL4040-D-R012-S49
|
||
PNP
|
BWL4040-D-R011-S49
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL4040-D-L012-S49
|
||
PNP
|
BWL4040-D-L011-S49
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL4040-D-I012-S49
|
||
PNP
|
BWL4040-D-I011-S49
|
![]() |
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL4040-D-R012-S50
|
||
PNP
|
BWL4040-D-R011-S50
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL4040-D-L012-S50
|
||
PNP
|
BWL4040-D-L011-S50
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL4040-D-I012-S50
|
||
PNP
|
BWL4040-D-I011-S20
|
光源 Light source
|
可见红光(Visible Red)
|
激光(Laser)
|
红外光(Infrared)
|
槽宽 Gap sizes
|
40×40mm
|
40×40mm
|
40×40mm
|
分辨率 Resolution
|
0.5mm
|
0.1mm
|
0.5mm
|
回差 Hysteresis
|
0.25mm
|
0.02mm
|
0.25mm
|
重复精度 Repeatability
|
0.04mm
|
≤0.015mm
|
0.04mm
|
灵敏度调节Sensitivity adjustment
|
电位器 Potentiometer(270°)
|
||
光学透镜 Opto lens
|
玻璃透镜 glass lens
|
||
外壳材料 Housing material
|
阳极氧化铝 Anodized aluminum
|
||
防护等级 Degree of protection
|
IP65
|
||
工作温度 Operating temperatu
|
-10...+60℃
|
||
工作电压 Operating voltage
|
10-30VDC
|
||
开关频率 Switching frequency
|
2KHz
|
3KHz
|
2KHz
|
输出 Output
|
PNPorNPN暗动/亮动切换(selectable light/dark operation)
|
2、检测槽宽为54×54mm的选型表 (54×54mm Gap Sizes Products List)
![]() |
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL5454-D-R012-S49
|
||
PNP
|
BWL5454-D-R011-S49
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL5454-D-L012-S49
|
||
PNP
|
BWL5454-D-L011-S49
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL5454-D-I012-S49
|
||
PNP
|
BWL5454-D-I011-S49
|
![]() |
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL5454-D-R012-S50
|
||
PNP
|
BWL5454-D-R011-S50
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL5454-D-L012-S50
|
||
PNP
|
BWL5454-D-L011-S50
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL5454-D-I012-S50
|
||
PNP
|
BWL5454-D-I011-S50
|
光源 Light source
|
可见红光(Visible Red)
|
激光(Laser)
|
红外光(Infrared)
|
槽宽 Gap sizes
|
54×54mm
|
54×54mm
|
54×54mm
|
分辨率 Resolution
|
0.5mm
|
0.1mm
|
0.5mm
|
回差 Hysteresis
|
0.25mm
|
0.02mm
|
0.25mm
|
重复精度 Repeatability
|
0.06mm
|
≤0.015mm
|
0.06mm
|
灵敏度调节Sensitivity adjustment
|
电位器 Potentiometer(270°)
|
||
光学透镜 Opto lens
|
玻璃透镜 glass lens
|
||
外壳材料 Housing material
|
阳极氧化铝 Anodized aluminum
|
||
防护等级 Degree of protection
|
IP65
|
||
工作温度 Operating temperatu
|
-10...+60℃
|
||
工作电压 Operating voltage
|
10-30VDC
|
||
开关频率 Switching frequency
|
2KHz
|
3KHz
|
2KHz
|
输出 Output
|
PNPorNPN暗动/亮动切换(selectable light/dark operation)
|
3、检测槽宽为68×68mm的选型表 (68×68mm Gap Sizes Products List)
![]() |
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL6868-D-R012-S49
|
||
PNP
|
BWL6868-D-R011-S49
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL6868-D-L012-S49
|
||
PNP
|
BWL6868-D-L011-S49
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL6868-D-I012-S49
|
||
PNP
|
BWL6868-D-I011-S49
|
![]() |
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL6868-D-R012-S50
|
||
PNP
|
BWL6868-D-R011-S50
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL6868-D-L012-S50
|
||
PNP
|
BWL6868-D-L011-S50
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL6868-D-I012-S50
|
||
PNP
|
BWL6868-D-I011-S50
|
光源 Light source
|
可见红光(Visible Red)
|
激光(Laser)
|
红外光(Infrared)
|
槽宽 Gap sizes
|
68×68mm
|
68×68mm
|
68×68mm
|
分辨率 Resolution
|
0.8mm
|
0.2mm
|
0.8mm
|
回差 Hysteresis
|
0.25mm
|
0.02mm
|
0.25mm
|
重复精度 Repeatability
|
0.08mm
|
≤0.015mm
|
0.08mm
|
灵敏度调节Sensitivity adjustment
|
电位器 Potentiometer(270°)
|
||
光学透镜 Opto lens
|
玻璃透镜 glass lens
|
||
外壳材料 Housing material
|
阳极氧化铝 Anodized aluminum
|
||
防护等级 Degree of protection
|
IP65
|
||
工作温度 Operating temperatu
|
-10...+60℃
|
||
工作电压 Operating voltage
|
10-30VDC
|
||
开关频率 Switching frequency
|
2KHz
|
3KHz
|
2KHz
|
输出 Output
|
PNPorNPN暗动/亮动切换(selectable light/dark operation)
|
4、检测槽宽为90×90mm的选型表 (90×90mm Gap Sizes Products List)
![]() |
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL9090-D-R012-S49
|
||
PNP
|
BWL9090-D-R011-S49
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL9090-D-D012-S49
|
||
PNP
|
BWL9090-D-D011-S49
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL9090-D-I012-S49
|
||
PNP
|
BWL9090-D-I011-S49
|
![]() |
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL9090-D-R012-S50
|
||
PNP
|
BWL9090-D-R011-S50
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL9090-D-L012-S50
|
||
PNP
|
BWL9090-D-L011-S50
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL9090-D-I012-S50
|
||
PNP
|
BWL9090-D-I011-S50
|
光源 Light source
|
可见红光(Visible Red)
|
激光(Laser)
|
红外光(Infrared)
|
槽宽 Gap sizes
|
90×90mm
|
90×90mm
|
90×90mm
|
分辨率 Resolution
|
0.8mm
|
0.2mm
|
0.8mm
|
回差 Hysteresis
|
0.25mm
|
0.02mm
|
0.25mm
|
重复精度 Repeatability
|
0.08mm
|
≤0.015mm
|
0.08mm
|
灵敏度调节Sensitivity adjustment
|
电位器 Potentiometer(270°)
|
||
光学透镜 Opto lens
|
玻璃透镜 glass lens
|
||
外壳材料 Housing material
|
阳极氧化铝 Anodized aluminum
|
||
防护等级 Degree of protection
|
IP65
|
||
工作温度 Operating temperatu
|
-10...+60℃
|
||
工作电压 Operating voltage
|
10-30VDC
|
||
开关频率 Switching frequency
|
2KHz
|
3KHz
|
2KHz
|
输出 Output
|
PNPorNPN暗动/亮动切换(selectable light/dark operation)
|
5、检测槽宽为110×110mm的选型表 (110×110mm Gap Sizes Products List)
![]() |
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL110110-D-R012-S49
|
||
PNP
|
BWL110110-D-R011-S49
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL110110-D-L012-S49
|
||
PNP
|
BWL110110-D-L011-S49
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL110110-D-I012-S49
|
||
PNP
|
BWL110110-D-I011-S49
|
|
|
可见红光(Visible Red)
|
|
输出
|
型 号
|
||
NPN
|
BWL110110-D-R012-S50
|
||
PNP
|
BWL110110-D-R011-S50
|
||
激光(Laser)
|
|||
输出
|
型 号
|
||
NPN
|
BWL110110-D-L012-S50
|
||
PNP
|
BWL110110-D-L011-S50
|
||
红外光(Infrared)
|
|||
输出
|
型 号
|
||
NPN
|
BWL110110-D-I012-S50
|
||
PNP
|
BWL110110-D-I011-S50
|
光源 Light source
|
可见红光(Visible Red)
|
激光(Laser)
|
红外光(Infrared)
|
槽宽 Gap sizes
|
110×110mm
|
110×110mm
|
110×110mm
|
分辨率 Resolution
|
0.8mm
|
0.2mm
|
0.8mm
|
回差 Hysteresis
|
0.25mm
|
0.02mm
|
0.25mm
|
重复精度 Repeatability
|
0.08mm
|
≤0.015mm
|
0.08mm
|
灵敏度调节Sensitivity adjustment
|
电位器 Potentiometer(270°)
|
||
光学透镜 Opto lens
|
玻璃透镜 glass lens
|
||
外壳材料 Housing material
|
阳极氧化铝 Anodized aluminum
|
||
防护等级 Degree of protection
|
IP65
|
||
工作温度 Operating temperatu
|
-10...+60℃
|
||
工作电压 Operating voltage
|
10-30VDC
|
||
开关频率 Switching frequency
|
2KHz
|
3KHz
|
2KHz
|
输出 Output
|
PNPorNPN暗动/亮动切换(selectable light/dark operation)
|
L型坚固耐用型
|
应对极其恶劣的环境下使用(即切割液、油和碎屑)
|
6、检测槽宽为22×22mm的选型表 (22×22mm Gap Sizes Products List)
![]() |
|
红外光(Infrared)
|
|
输出
|
型 号
|
||
NPN
|
BWL2222B-002-S4
|
||
PNP
|
BWL2222B-001-S4
|
![]() |
|
红外光(Infrared)
|
|
输出
|
型 号
|
||
NPN
|
BWL2222C-002-S4
|
||
PNP
|
BWL2222C-001-S4
|
光源Light Source
|
红外光(Infrared)
|
槽宽Gap Sizes
|
22×22mm
|
分辨率 Resolution
|
1.0mm
|
回差 Hysteresis
|
0.5mm
|
重复精度 Repeatability
|
<1.0mm
|
灵敏度调节Sensitivity adjustment
|
无None
|
光学透镜 Opto lens
|
玻璃透镜 glass lens
|
外壳材料Housing material
|
阳极氧化铝Anodized aluminum
|
防护等级Degree of protection
|
IP67
|
工作温度Operating temperatu
|
-10...+60℃
|
工作电压Operating voltage
|
10-30VDC
|
开关频率Switching frequency
|
1KHz
|
输出Output
|
PNPorNPN暗动/亮动切换(selectable light/dark operation)
|

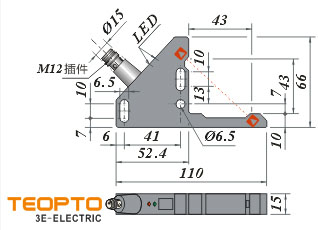

7、检测槽宽为42×41mm的选型表 (42×41mm Gap Sizes Products List)
![]() |
|
红外光(Infrared)
|
|
输出
|
型 号
|
||
NPN
|
BWL4241A-002-S49
|
||
PNP
|
BWL4241A-001-S49
|
![]() |
|
红外光(Infrared)
|
|
输出
|
型 号
|
||
NPN
|
BWL4241A-002-S4
|
||
PNP
|
BWL4241A-001-S4
|
光源Light Source
|
红外光(Infrared)
|
槽宽Gap Sizes
|
42×41mm
|
分辨率 Resolution
|
1.0mm
|
回差 Hysteresis
|
0.5mm
|
重复精度 Repeatability
|
<1.0mm
|
灵敏度调节Sensitivity adjustment
|
无None
|
光学透镜 Opto lens
|
玻璃透镜 glass lens
|
外壳材料Housing material
|
阳极氧化铝Anodized aluminum
|
防护等级Degree of protection
|
IP67
|
工作温度Operating temperatu
|
-10...+60℃
|
工作电压Operating voltage
|
10-30VDC
|
开关频率Switching frequency
|
1KHz
|
输出Output
|
PNPorNPN暗动/亮动切换(selectable light/dark operation)
|
1、检测槽宽为42×60mm的选型表 (42×60mm Gap Sizes Products List)
![]() |
|
红外光(Infrared)
|
|
输出
|
型 号
|
||
NPN
|
BWL4260A-002-S49
|
||
PNP
|
BWL4260A-001-S49
|
![]() |
|
红外光(Infrared)
|
|
输出
|
型 号
|
||
NPN
|
BWL4260A-001-S4
|
||
PNP
|
BWL4260A-001-S4
|
光源Light Source
|
红外光(Infrared)
|
槽宽Gap Sizes
|
42×60mm
|
分辨率 Resolution
|
1.0mm
|
回差 Hysteresis
|
0.5mm
|
重复精度 Repeatability
|
<1.0mm
|
灵敏度调节Sensitivity adjustment
|
无None
|
光学透镜 Opto lens
|
玻璃透镜 glass lens
|
外壳材料Housing material
|
阳极氧化铝Anodized aluminum
|
防护等级Degree of protection
|
IP67
|
工作温度Operating temperatu
|
-10...+60℃
|
工作电压Operating voltage
|
10-30VDC
|
开关频率Switching frequency
|
1KHz
|
输出Output
|
PNPorNPN暗动/亮动切换(selectable light/dark operation)
|
L型通用型接线图:
1:BN(Brown棕色,正极电源) 3:BU(Blue蓝色,负极) 4:BK(Black黑色,输出)
|
L型坚固型接线图:
1:BN(Brown棕色,正极电源) 3:BU(Blue蓝色,负极) 4:BK(Black黑色,输出) 2:WH(White白色,L/D切换)
2:L型坚固型,无灵敏度电位器与L/D切换调节。
3:L/D切换由(2白色切换线)切换,切换线悬空或接电源正极为输出常开,当切换线接电源负极为输出常闭。
|
L型通用型使用方式: 1:灵敏度调节(角度范围270°)用塑料改锥调节灵敏度电位器。 顺时针调节,灵敏度增大;逆时针调节,灵敏度减小。 2:常开/常闭切换(NO./NC.)顺时针调节到头为常闭;逆时针调节到头为常开; L型坚固型使用方式: 1:无灵敏度调节 2:常开/常闭切换(NO./NC.)切换由(2白色切换线)切换,切换线悬空或接电源正极为输出常开,当切换线接电源负极为输出常闭
|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
