| 概述： |
| 用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本机广泛应用于矿山、电力及化工等行业的运输系统中。 |
| 工作原理： |
| 当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。 |
| 结构特点： |
| 通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部。 坚固的铸铝外壳、防护等级NEMA4，特殊的环境可选特殊的表面处理。 整体式盖板易于接线及调整，不需拆除动作杆就可以拆掉盖板。 动作杆轴承额定转速5000转/分，适合于皮带速度小于6.35/秒。 密封性好，具有防尘、防震、防腐等优点。 法向夹角为10°时报警触点动作，法向夹角为20°时停机触点动作。 |
| 使用与安装： |
| 将跑偏开关固定在支架上，然受焊接在胶带机架上； 立辊轴线与胶带平面相垂直，立辊与胶带边缘距离L=50～100mm； 胶带位于立辊下端1/3处； 每50m胶带可安装跑偏开关一对。 |

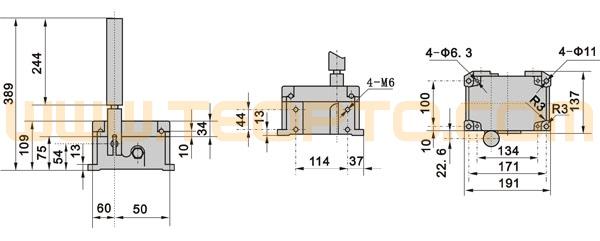

| 外型尺寸 |
单位：mm |
