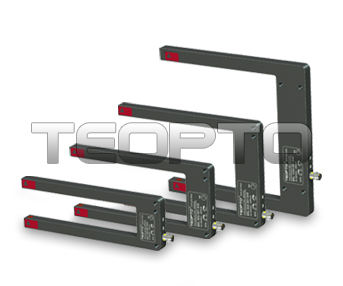

BRL系列槽型传感器
 |
BRL系列对射光束一体的高精度槽型光电传感器
对射光束一体的槽型光电传感器可设计到任何流水线上生产过程。无需校准问题，无易脆的玻璃光纤那样复杂性。其坚固耐用的特点和内置的可靠性使其满足苛刻要求的应用，如部分位置控制 、边缘检测、夹具位置控制、工件脱模、托盘搬移、自动拾取放置及出错保护等场合。 ◆ 高精确，高灵敏，高可靠 ◆ 光源：可见红光,或激光及红外光 ◆ 坚固铝氧化结构 ◆ M8插件输出或插件连接线输出 ◆ 槽宽：30mm、50mm、80mm、120mm ◆ 供电电压：10-30VDC ◆ 输出状态：常开/常闭切换 （如有特殊槽宽与深度要求的可定做！） |

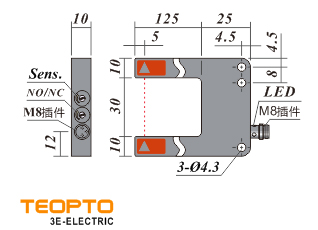

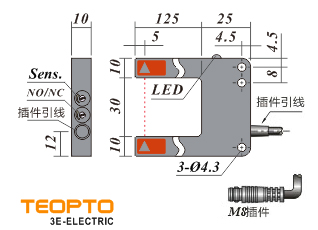

 槽宽：30mm |

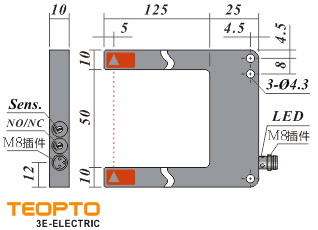

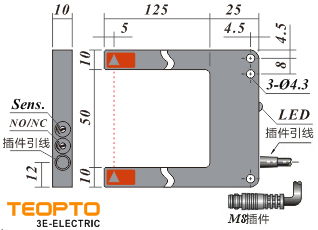

槽宽：50mm |
槽宽：80mm |

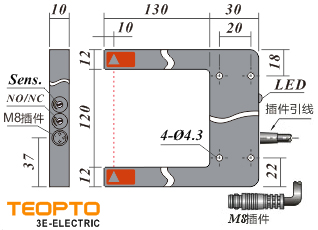

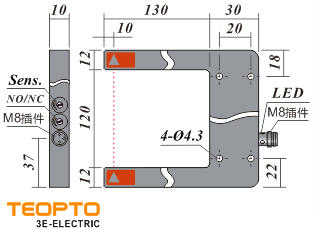

槽宽：120mm |
| 技术指标 | 接线图 | 安装示意图 | 应用示意图 |
页面内容呈现有限，只列部分产品规格型号。如有特殊内孔需求，可联系定做！
1、槽宽为30mm的选型列表(products list of slot width 30 mm)回顶部
 |
 |
可见红光iVisible Red | |
| NPN | BRL 30A-002-S49 | ||
| PNP | BRL 30A-001-S49 | ||
| 激光Laser | |||
| NPN | BRL 30A-004-S49 | ||
| PNP | BRL 30A-003-S49 | ||
| 红外光Infrared | |||
| NPN | BRL 30A-006-S49 | ||
| PNP | BRL 30A-005-S49 | ||
 |
 |
可见红光iVisible Red | |
| NPN | BRL 30A-002-S50 | ||
| PNP | BRL 30A-001-S50 | ||
| 激光Laser | |||
| NPN | BRL 30A-004-S50 | ||
| PNP | BRL 30A-003-S50 | ||
| 红外光Infrared | |||
| NPN | BRL 30A-006-S50 | ||
| PNP | BRL 30A-005-S50 | ||
2、槽宽为50mm的选型列表(products list of slot width 50 mm)回顶部
 |
 |
可见红光iVisible Red | |
| NPN | BRL 50A-002-S49 | ||
| PNP | BRL 50A-001-S49 | ||
| 激光Laser | |||
| NPN | BRL 50A-004-S49 | ||
| PNP | BRL 50A-003-S49 | ||
| 红外光Infrared | |||
| NPN | BRL 50A-006-S49 | ||
| PNP | BRL 50A-005-S49 | ||
 |
 |
可见红光iVisible Red | |
| NPN | BRL 50A-002-S50 | ||
| PNP | BRL 50A-001-S50 | ||
| 激光Laser | |||
| NPN | BRL 50A-004-S50 | ||
| PNP | BRL 50A-003-S50 | ||
| 红外光Infrared | |||
| NPN | BRL 50A-006-S50 | ||
| PNP | BRL 50A-005-S50 | ||
3、槽宽为80mm的选型列表(products list of slot width 80 mm)回顶部
 |
 |
可见红光iVisible Red | |
| NPN | BRL 80A-002-S49 | ||
| PNP | BRL 80A-001-S49 | ||
| 激光Laser | |||
| NPN | BRL 80A-004-S49 | ||
| PNP | BRL 80A-003-S49 | ||
| 红外光Infrared | |||
| NPN | BRL 80A-006-S49 | ||
| PNP | BRL 80A-005-S49 | ||
 |
 |
可见红光iVisible Red | |
| NPN | BRL 80A-002-S50 | ||
| PNP | BRL 80A-001-S50 | ||
| 激光Laser | |||
| NPN | BRL 80A-004-S50 | ||
| PNP | BRL 80A-003-S50 | ||
| 红外光Infrared | |||
| NPN | BRL 80A-006-S50 | ||
| PNP | BRL 80A-005-S50 | ||
4、槽宽为120mm的选型列表(products list of slot width 120 mm)回顶部
 |
 |
可见红光iVisible Red | |
| NPN | BRL 120A-002-S49 | ||
| PNP | BRL 120A-001-S49 | ||
| 激光Laser | |||
| NPN | BRL 120A-004-S49 | ||
| PNP | BRL 120A-003-S49 | ||
| 红外光Infrared | |||
| NPN | BRL 120A-006-S49 | ||
| PNP | BRL 120A-005-S49 | ||
 |
 |
可见红光iVisible Red | |
| NPN | BRL 120A-002-S50 | ||
| PNP | BRL 120A-001-S50 | ||
| 激光Laser | |||
| NPN | BRL 120A-004-S50 | ||
| PNP | BRL 120A-003-S50 | ||
| 红外光Infrared | |||
| NPN | BRL 120A-006-S50 | ||
| PNP | BRL 120A-005-S50 | ||
技术指标(Technical Indicators)回顶部
| 槽宽Slot width | BRL 30A | BRL 50A | BRL 80A | BRL 120A | |
| 分辨率 Resolution |
红光Visible Red | 0.3mm | 0.5mm | 0.5mm | 0.8mm |
| 激光Laser | 0.06mm | 0.1mm | 0.2mm | 0.3mm | |
| 红外光Infrared | 0.3mm | 0.5mm | 0.5mm | 0.8mm | |
| 回差 Hysteresis |
红光Visible Red | 0.1mm | 0.15mm | 0.2mm | 0.2mm |
| 激光Laser | 0.01mm | 0.01mm | 0.01mm | 0.01mm | |
| 红外光Infrared | 0.1mm | 0.15mm | 0.2mm | 0.2mm | |
| 重复精度 Repeatability |
红光Visible Red | 0.02mm | 0.04mm | 0.06mm | 0.08mm |
| 激光Laser | 0.015mm | 0.015mm | 0.015mm | 0.02mm | |
| 红外光Infrared | 0.02mm | >0.04mm | 0.06mm | 0.08mm | |
| 开关频率Switching frequency | 2k Hz |
| 工作电压Operating voltage | 10-30VDC |
| 灵敏度调节adjustment | 电位器Potentiometer(270°) |
| 输出Output | PNP or NPN 暗动/亮动切换selectable light/dark operation |
| 光学透镜Opto lens | PE |
| 外壳材料Housing material | 阳极氧化铝Anodized aluminum |
| 防护等级Degree of protection | IP65 |
| 工作温度Operating temperatu | -10...+60℃ |
接线图(wiring diagram)回顶部
1/BN (Brown 棕色=正极电源) 3/BU (Blue 蓝色=负极) 4/BK (Black 黑色=输出)
|
使用示意图(Diagram of use.)回顶部
1、灵敏度调节(角度范围270°)用塑料改锥调节灵敏度电位器。
顺时针调节：灵敏度增大；逆时针调节：灵敏度减小。 2、常开/常闭切换(NO./NC.)顺时针调节到头为常闭；逆时针调节到头为常开; 3、请尽量使用标配附件，塑料改锥调节灵敏度，切勿使用其他不合适的改锥用力强行把电位器拧坏。 |
应用案例示意(Application Example)回顶部
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
安装示意图(Installation Diagram)回顶部
 |
