| 选型列表: |
| DC 3/4线 |
| 检测方式 | 形状 | 检测距离 | 连接方式 | 输出方式 | 输出动作 | 型号选择 |
| 对 射 |  |
10 m | 引线 2M | NPN | 常开 (NO) | JCL-1231T10NO |
| 常闭 (NC) | JCL-1231T10NC | |||||
| PNP | 常开 (NO) | JCL-1231T10PO | ||||
| 常闭 (NC) | JCL-1231T10PC | |||||
| 对 射 | |
40 m | 引线 2M | NPN | 常开 (NO) | JCL-1231T40NO |
| 常闭 (NC) | JCL-1231T40NC | |||||
| PNP | 常开 (NO) | JCL-1231T40PO | ||||
| 常闭 (NC) | JCL-1231T40PC | |||||
| 类型 | 对射 | ||
| 供电电压 | 10...30VDC | ||
| 输出方式 | NPN/PNP | ||
| 光 源 | 可见光半导体激光器 | ||
| 激光等级 | 2级 | ||
| 负载电流 | ≤100mA | ||
| 响应时间 | Max：0.25ms | ||
| 消耗电流 | < 30 mA | ||
| 保护电路 | 具备 | ||
| 动作指示 | 工作指示灯:LED(红色) ; 输出指示灯:LED(绿色) | ||
| 环境温度 | -10…55℃ | ||
| 环境湿度 | 35…95% | ||
| 防护等级 | IP66 | ||
| 接线方式 | 电缆线2米 | ||

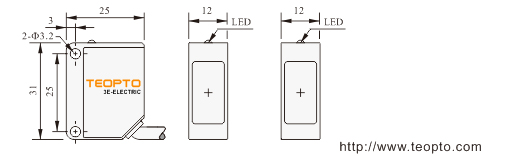

| 外形尺寸: |
单位:mm
| 对射型 | 发射期 | 接收器 |
 |
| 电气接线图: |
| DC 3线: |
 |
| 发射器: |
 |
